力控eForceCon在智慧供热管理系统的应用案例
项目概述
凯森集团智慧供热综合管控平台将自动化与信息化深度融合,实现集团供热生产调度的信息化、现代化管理,整合生产相关信息资源,实现生产运行、调度优化、供热设施监控及应急指挥的一体化管理。通过该系统,实现从热源到管网再到换热站的实时生产数据的实时监控与管理,便捷、高效地调整各种参数,合理、有效地分析历史数据,及时、准确地处理供热事故,从而达到科学调度、节能增效、提前预警、减少事故的目标。
近几年来,随着城市的扩容建设,凯森集团在天津地区换热站已由原来的33座增至64座,原监控系统和软件已远远不能满足现实需要。随着凯森集团供热管网的改造工程逐步深化,所辖换热站的数量越来越多,供热面积越来越大,集团集中供热系统供热区域广、供热面积大,使得各区域的距离远近、管网质量、供热设备等硬环境参差不齐,也存在着供热效率低、供热不平衡、能量浪费、热网波动严重等诸多问题。传统的供热系统多以小区为单位,缺少集中协调和自动化控制;供暖运营水平落后,缺乏自动化和信息化运营,供热问题难以及时诊断,集团急需通过自动化和信息化的手段改造供热总控中心,实现辖区所有片区供热、或多个热力供热站的联合调控。
项目目标
完善凯森集团供热管理信息系统,优化供热监控子系统,并将系统建设成为集团智慧供热管控平台。凯森智慧供热管控平台以智慧供热管理为主要业务,包括热计量温控节能、热力管网调度监控、热源厂自动化控制和热力信息监管平台四个业务模块。
热计量温控节能模块

提供户表集抄,室内温控及供热节能服务等。

热力管网调度监控模块

以无人值守换热站建设和改造为主,提供热力管网监控和调度。

热源厂自动化业务模块

主要为传统锅炉自控节能和环保业务。

热力信息监管平台业务模块

建设供热专家系统,进行热力信心中心和管理中心建设。

系统架构

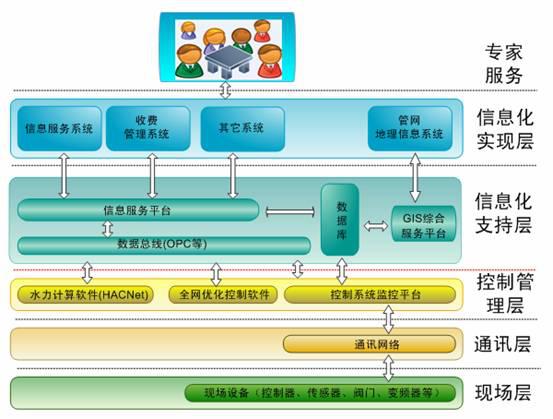

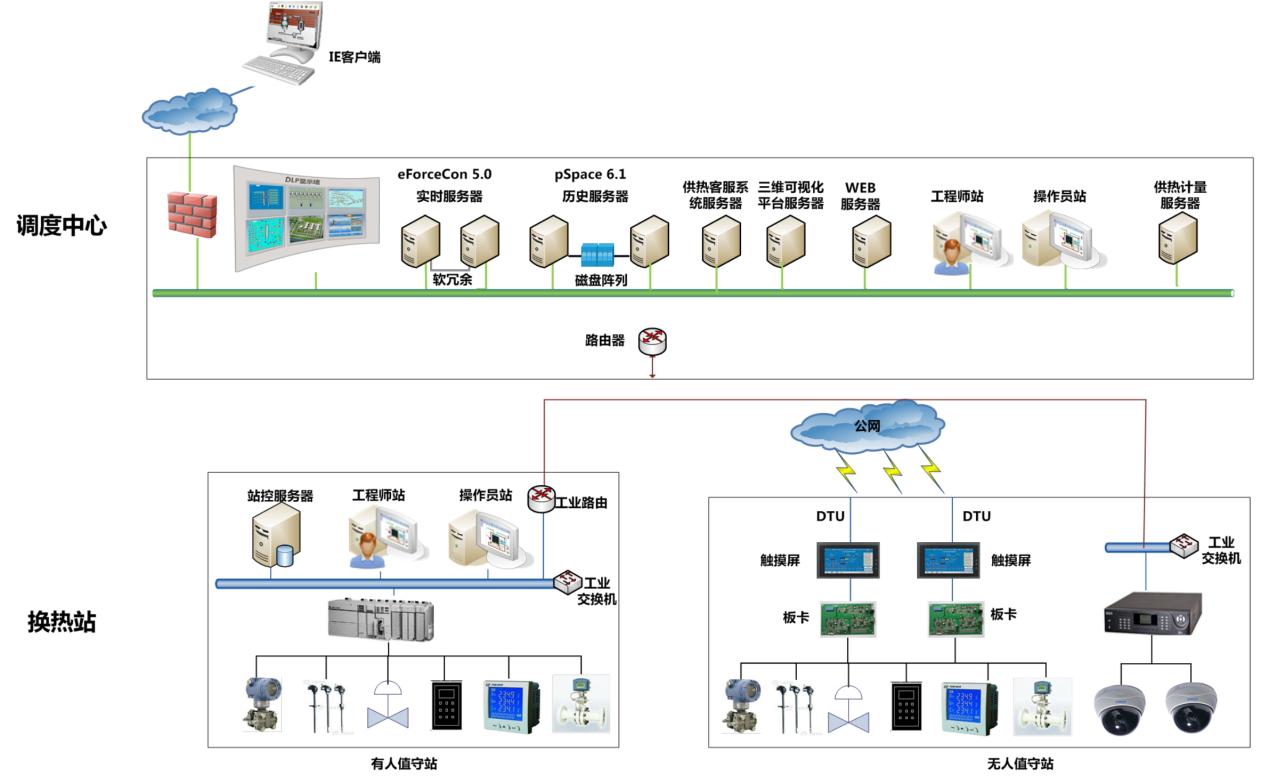

凯森智慧供热综合管控平台主要由三层组成:供热站或换热站、通讯网路和调度中心。

1. 换热站等硬件设备
用于供热过程数据的采集、控制和调节;底层是热力站,是集团供热流程的基本单元。
2. 通讯网络平台
通过有线或无线等方式,将换热站、锅炉、电厂热源等状态数据传送到调度中心,同时接收调度中心发来的调度控制指令。
3. 调度中心
负责接收各现场监控设备发来的数据,并对数据进行存储、分析、报警、报表打印、向各现场设备发出调度控制指令,为供热过程如热源负荷分配、热网平衡与分析等提供决策依据。 智慧供热管控平台主要由实时服务器、历史服务器、工程师站、操作员站、Web服务器、供热计量服务器、客服系统服务器等部分组成。调度控制中心的计算机系统按客户机/服务器结构设置;局域网采用高速以太网;为了提高系统的可靠性,服务器采用双机热备、局域网冗余配置;操作员工作站、工程师工作站等均作为局域网上的一个节点,共享服务器的资源;服务器采用分布式结构,按功能将它们分开设置,以降低单台服务器的负荷,提高系统的处理能力和可靠性,并便于管理。
4. 实时服务器
采用力控eForceCon产品,主要负责采集换热站和热源采集传送来的现场过程数据,来完成实时数据的处理、存储、统计、管理等功能,可以通过以太网与换热站和热源现场的控制器进行通讯,将操作员站的控制指令发送到换热站和热源现场控制器,实现控制要求。并为网络中的其它服务器和工作站提供相关实时数据。
5. 历史服务器
采用力控pSpace产品,作为智慧供热管理平台系统的核心,历史服务器是分析展示软件的数据来源,它可以实时记录采集的各个换热站和热源的数据,长期保存,为今后生产运营提供数据支持,并为网络中的其它服务器和工作站提供数据服务,能自动恢复通信中断期间的数据。为了保证历史数据服务器的数据安全性,配置两台服务器,以磁盘阵列的方式进行双机热备冗余。
6. 工程师站
进行工程开发的平台,经过授权的维护人员(维护工程师),通过工程师站可以对整个系统进行维护,包括控制网络的组态设置(网络节点的增减、通讯速率的设置等)、人机界面(HMI)画面的修改、现场过程数据采样点和被控点的增减等。工程师站具有操作员站的全部功能,需要时可以作为操作员站使用。
7. 操作员站
总部调度室的操作员,在操作员站对各个换热站和热源进行监视、控制、产生报表和曲线。操作员站作为人机界面(HMI),通过多媒体手段(画面、声音等),为操作人员提供各个换热站和热源形象直观的现场过程数据、过程报警、事件报警等;操作员可以通过输入设备(鼠标、键盘等),向各个换热站和热源发送调控指令。
8. Web服务器
是实时监控系统与管理应用系统之间衔接的服务器。实时监控系统将有关信息写入Web服务器,并对其实时更新。Web服务器在管理信息网络中以网站的形式出现,它既为管理系统提供生产信息,又避免了与生产实时监控系统等无直接关系的计算机直接访问实时监控系统服务器。以方便快捷的方式为领导和管理者展示企业信息,从WEB提供的数据分析及专业应用工具中了解企业的运作。
9. 三维可视化平台服务器
将换热站和热源、管网节点等设备以三维形式进行展现,操作人员可在三维场景中进行监控;三维可视化平台可与供热管控平台无缝集成,在供热管控平台中可以随时以二维、三维场景进行展示,也可以在异常情况发生时,随时切换到相关的监测点,查看画面情况及动态。
10. 供热计量服务器
实现集团所辖区域供热计费管理,做到现有全部客户95%以上的业务覆盖,主要包括:管网建设费、罚款、面积热费、热计量热费、二次加压费等。其余需求基本上可以通过实施人员现场调整实现全覆盖,做到“系统不只是用来收热费”。
11. 客服系统服务器
采用B/S方式部署,各使用单位和管理部门通过Web浏览器进行日常业务管理与操作,实现集中管理、分布式访问,便于系统安装、维护、更新。服务器响应客户端请求后,对数据库进行访问及数据更新,并通过合成动态页面返回到客户端所需的信息。 该系统软件由力控ForceCon平台组成,包括SCADA平台软件eForceCon 5.0、企业级实时历史数据库 pSpace、智能生产信息门户集成平台FinforWorx 、Web服务器软件及相关应用软件组成。该平台产品覆盖整个工业信息化领域,通过分布式实时数据库的特点实现系统间的高效集成、级联及扩容,可为企业用户提供一个快速/高效的平台产品,满足各种工业信息化企业需求。 平台产品以“分布式实时数据库”为核心搭建力控家族“工业控制消息总线”,并支持集成面向服务(SOA)系统架构的“信息服务总线”。消息总线和服务总线提供可靠通用的信息交互机制和广域服务机制,实现整个系统间的安全高效的数据通信和应用集成。贯穿整个企业信息化业务,可以自由构建不同规模的应用,实现从底层工业现场控制(小型场站系统、嵌入式HMI)、到生产调度指挥管理(SCADA)及上层信息化管理(MES、ERP)的融合。
1、 数据采集

在调度中心设立供热实时数据库,与供热站、换热站的现场监控系统或者控制板卡、PLC系统等进行远程通讯,实现远程数据采集、设备监控对工艺生产区进行监测报警,加强热源、管网、换热站的自动监控和管理,增强企业的事故反应和处理能力,保障供热安全和运行经济。



2、 过程监控

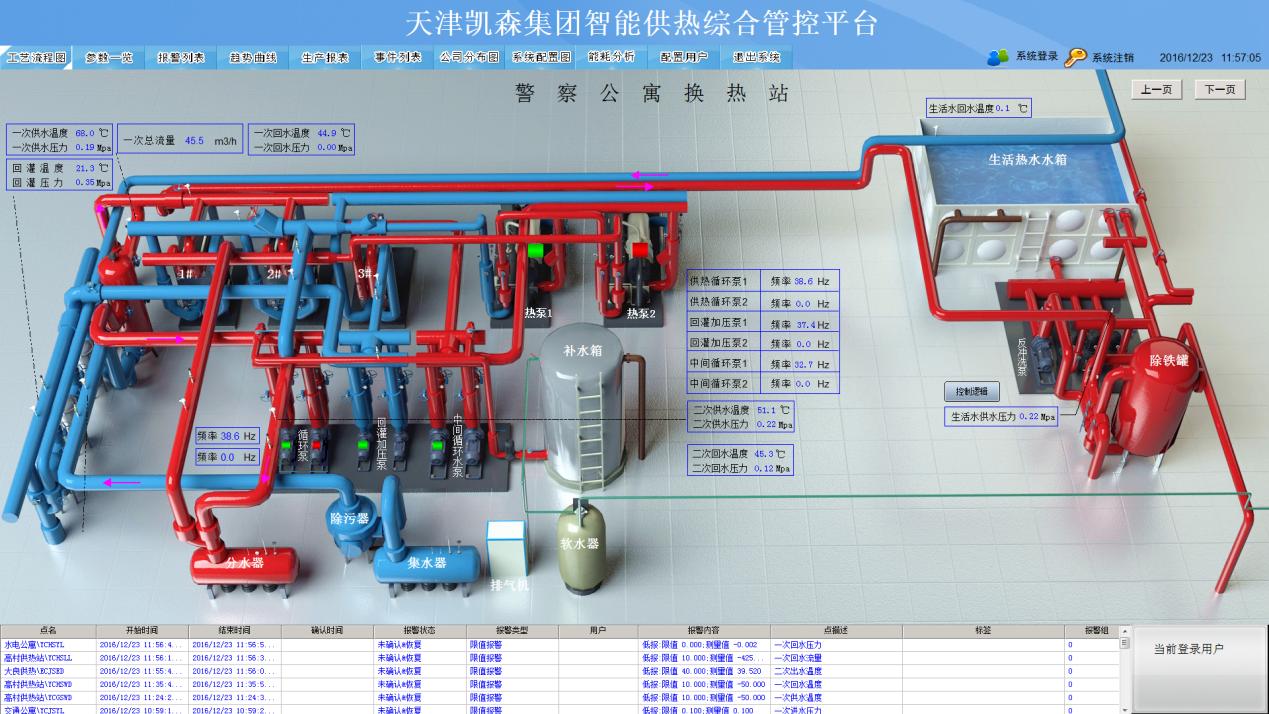

供热过程监控可以完成运行管理人员对供热运行状态的了解,可以显示整个供热系统部分参数运行状态一览表,如当前换热机组的主要运行参数,以及工业流程图等。根据运行操作、生产管理及设备管理人员的要求,提供完善、灵活的显示方式,对生产过程进行有效的监控,指导相关人员完成生产过程、系统或设备分析,更好地进行操作调整与管理决策。



3、 报表分析

以表格形式来展示指定点的数值,如流量、温度、压力、热量等,同时提供班报、日报、周报、旬报、月报、季报和年报等各种报表类型。



4、 趋势分析

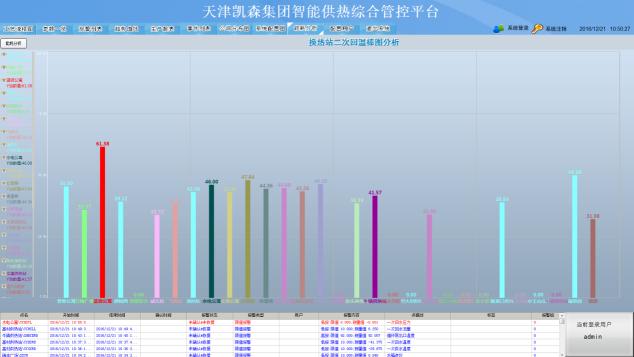

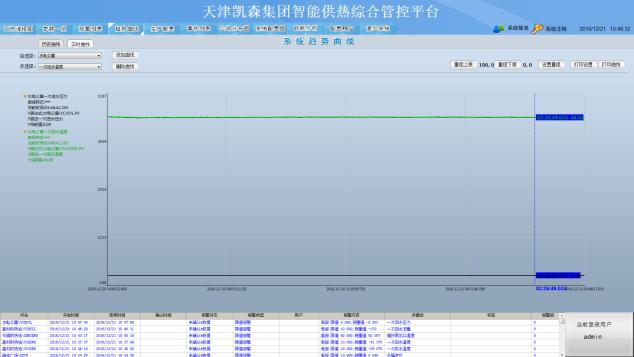

以趋势曲线、X-Y图、棒图/ 饼图的形式显示生产运行数据,协助运行管理人员进行特性分析和参数对比,并能提供数据表格、图形、曲线的打印功能。



5、 报警管理

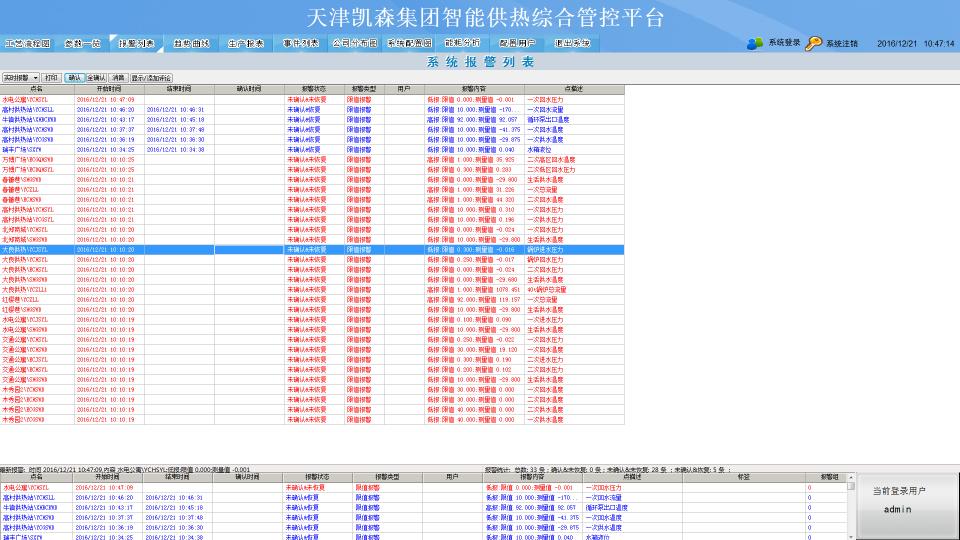

系统实时显示并记录各种报警信息,如压力/ 流量的超限、仪表工作电源不正常、阀门工作异常、通讯故障等报警信息。同时提供报警限值调整、语音画面短信等报警通知、报警分组管理、报警联动。



6、 负荷预测

调度管控中心能够根据实时工况、气象预报、实际供暖负荷等信息,自动预测生成4-6小时后热量规划表及温度、流量、压力等参数曲线模拟图并具有实时滚动刷新、随气温突变等情况修正功能。根据此实时的预测曲线随时调整参数。



7、 锅炉效率分析

通过燃料消耗量和实际供热量,计算锅炉房供热效率,即可横向对比又可纵向分析锅炉效率走向,全面掌握供热系统整体运行状况。



8、 管网水力平衡

利用水压图分析热网水力工况变化,显示管网的压力值的变化、各管段的压力损失值等,分析水力工况是否处于最佳工况,同时根据动态水压图模型和采集的压力数据可以迅速判断管道泄漏的大概位置。



9、 集成地理信息系统

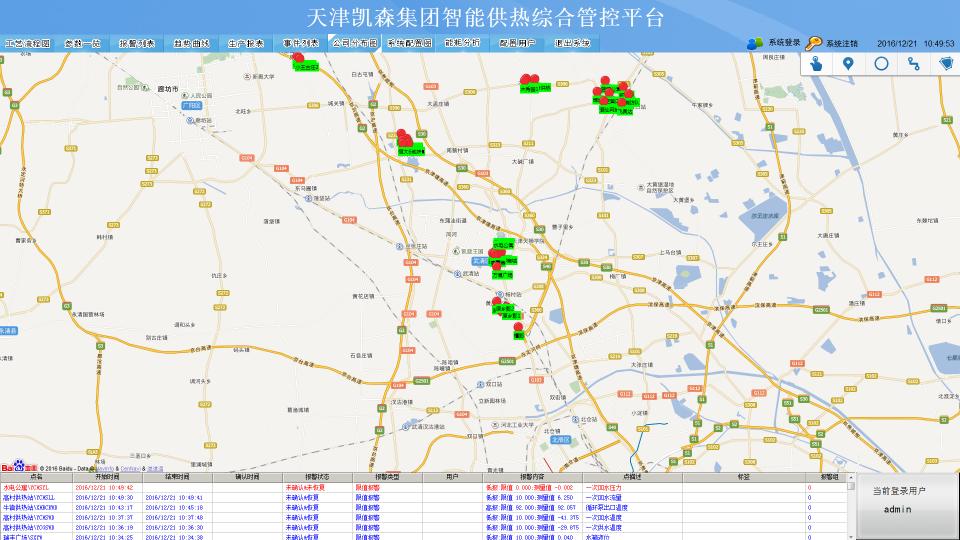

建立基于GIS 的城市热网管理信息系统,并且与监控调度系统无缝集成,通过地理系统实时查看各种生产数据,实现对城市热网综合管理,能随时掌握全市输配系统的最新资料,供有关部门管理集中供热管网、规划设计、运行调度、决策使用。



10、 集成视频系统

视频监控系统可与管理平台无缝集成。在管理平台中随时对指定地点的视频进行浏览,也可在有异常情况发生时,随时切换到相关的视频监测点,查看画面情况。平台中支持视频的录制与回放,对当前画面进行抓图,对画面进行暂停,播放等操作。



11、 能耗分析

将采集的数据进行归纳、分析和整理,实现基础热力管理功能,包括各个供热站和换热站的二次供水温度、二次回水温度等重要对比数据,以便可以更好地进行片区同类供热区域供热效率进行直观有效地比对,从而能指导运行人员进行查找原因和后续改进。



12、 全网应急管理

当紧急事件发生时,启动全网应急管理系统,根据适当的报警信息,动态的提出各类救援方案和资源调度方案,帮助指挥中心领导对救援方案和资源调度进行果断、合理的决策,提高应急指挥的决策质量和应变能力。



项目总结

凯森集团智慧供热综合管控平台的应用为供热客服系统为供热企业建设供热信息化管理系统,可帮助供热企业显著降低运营成本,提高效率和收益,并提高热网可靠性,达成真正的热网节能运行和管理的最优化。随着集中供热自动化的快速发展以及政府节能减排的政策推行,供热综合管控平台及信息化建设将成为集中供热发展的方向,其实施将从根本上增强供热企业的整体实力,活动显著经济效益,实现国家节能减排与供热企业效益一致的目的。
