系统概况

新元煤矿从2014年开始使用ifix组态软件完成了综合智能管控平台建设，使用了7年，发现无法读取西门子1500PLC数据；不能使用OPC UA驱动与第三方软件通讯；web平台不支持ie8.0以上版本；无手机APP展示，急需升级软件。
以eForceCon产品可以满足煤矿工业控制的要求，实时采集煤矿采煤机、皮带开关、水仓水泵、压风机、瓦斯泵、局部通风机等设备的数据，在调度室进行实时展示，同时利用Fwebview可以将各子系统通过网页展示，保证了各队组管理人员实时查看设备运行情况。平台集成了视频控件，展示数据的同时可以同屏展示现场视频。

系统设计

数据中心采用冗余架构部署4套SCADA组态软件、2套历史数据库存储系统、1套WEB服务系统、1套移动端APP系统，建设新元公司综合智能管控平台。在调度中心调度台部署操作员站，使用数据中心虚拟化建设4台工程师站，方便工程师远程进行访问，进行组态开发。
4套SCADA组态软件形成两两冗余结构，采集新元公司“采、掘、机、运、通”的现场数据，主要实现目标如下：

实时采集: 实时采集井下皮带开关、水仓水泵、压风机、瓦斯泵等设备电信号，使用操作员站在调度室展示全部数据。

数据统计分析: 操作员站可以对采集的数据进行统计分析，并以趋势图，饼图，棒图等展示。

远程控制: 操作员站可以对皮带机、水泵、压风机等设备进行远程控制。

画面远程: 操作员站的画面更换可以远程进行，无需要现场操作。

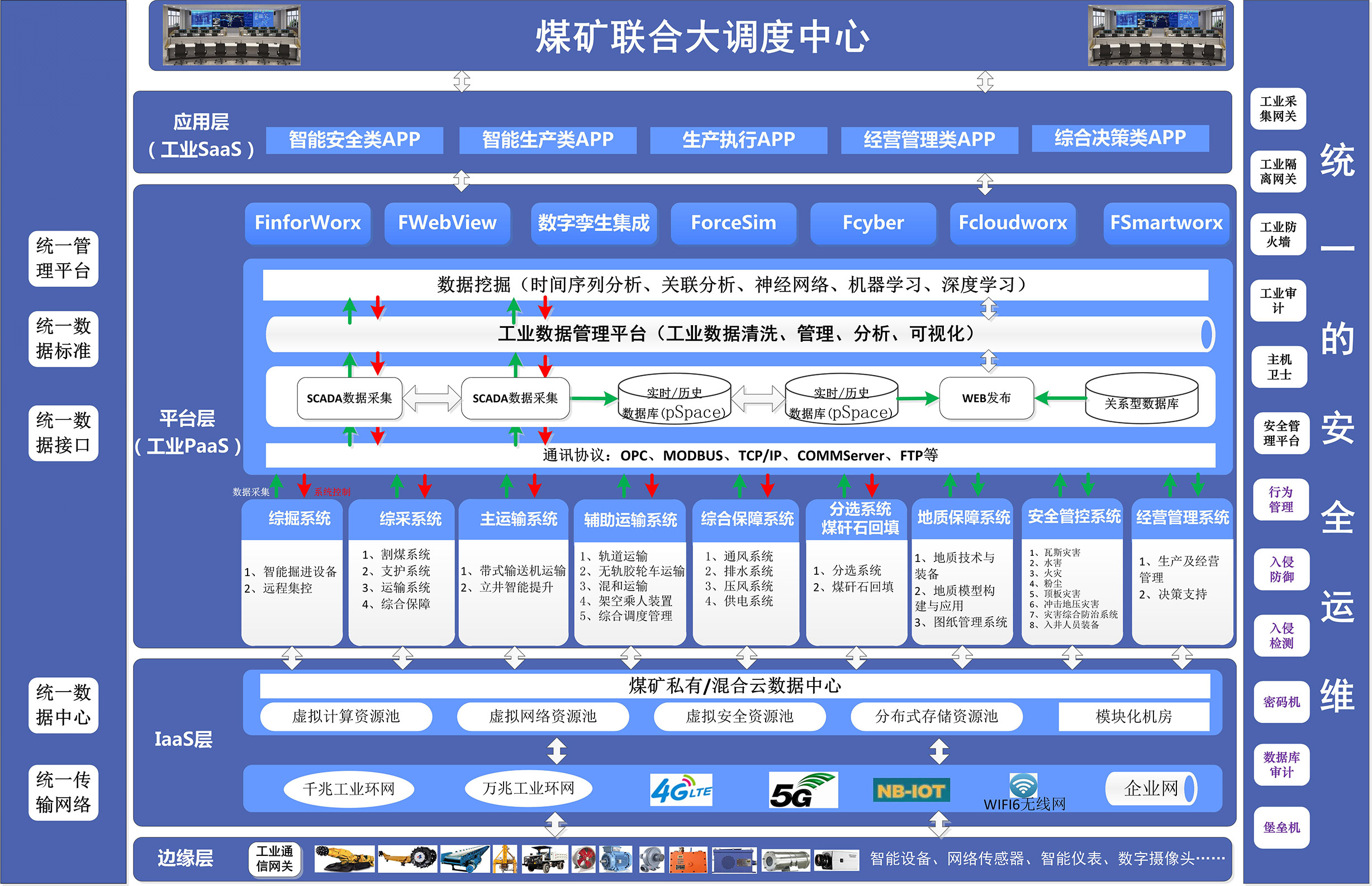

系统架构

新元公司综合智能管控平台架构的设计涵盖从底层设备到上层软件应用的所有软硬件。主要系统分4层说明如下：

1边缘层
2IaaS层
3平台层
4应用层

1. 边缘层: 需要采集数据的设备在边缘层，主要包括采煤机、皮带开关、水仓水泵、液位传感器等，通讯协议大多采用标准modbus协议。

2. IaaS层: 本层主要由华为SPN分组切片环网和数据中心构成，SPN环网能够支持百兆、千兆、万兆设备的接入，通过冗余结构保证了数据不中断。数据中心采用华为虚拟化平台，通过分配虚拟机将管控平台中所需硬盘全部承载。

3. 平台层: 管理平台主要采用力控家族产品，eForceCon SCADA负责采集现场数据，pSpace负责保存历史数据，Fwebview负责搭建web和手机APP平台，通过组态接入各子系统，包括综采工作面监控系统、皮带监控系统、压风机监控系统、水仓监控系统、局部通风机监控系统等。

4. 应用层: 应用层主要完成定制开发。

系统功能

皮带等智能化集控系统
web发布平台
手机APP访问

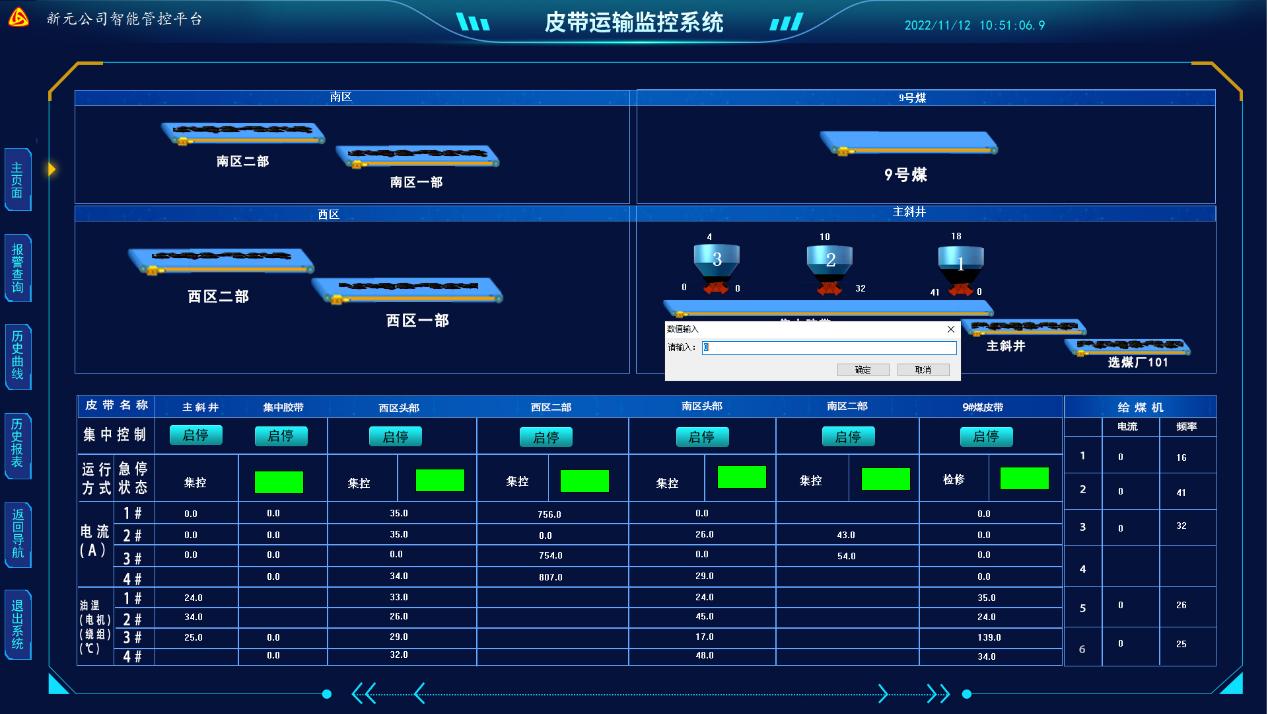

1、皮带等智能化集控系统

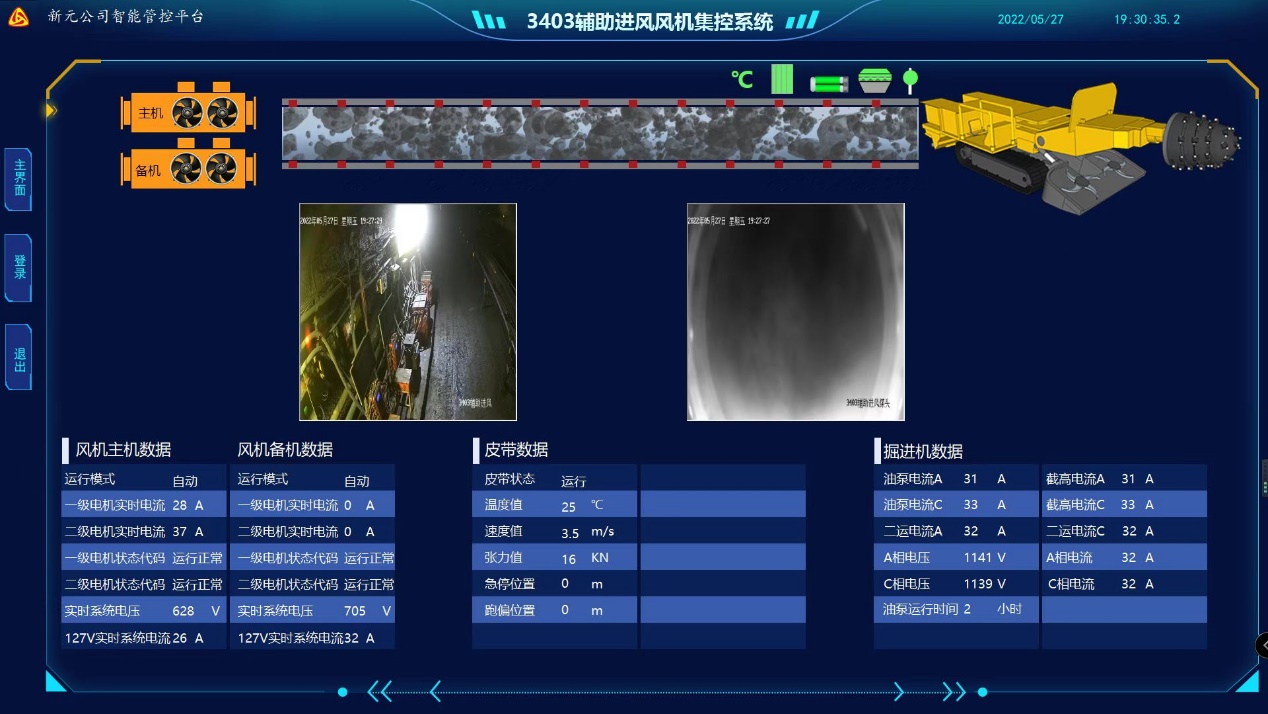

通过eForceCon 工程师站组态开发，能够监控皮带、综采工作面、水仓、压风机等设备，实现远程操作和历史曲线查询等功能。

2、 web发布平台

Fwebview可以将eForceCon 工程师站开发的组态画画复制一份进行web发布，Fwebview 发布的画面可以支持多种浏览器。

3、手机APP访问

为了方便管理人员随时都可以查看系统设备运行情况，利用Fwebview手机APP开发组建，在没有手机APP开发基础的人员，都可以很快上手完成组态开发。

应用总结

新元公司综合管控平台采用力控家族组态软件，采用数据采集与历史存储双冗余架构，保证了远程监控可靠稳定运行，实现了主运输皮带、局部通风机远程、综采工作面、主通风机集中监控；实现了配电室、井下水仓、瓦斯泵站、压风机等系统无人值守，在管控一体化思想的指导下，结合工业自动化技术、信息化技术、移动和固定网络通信技术等一系列现代化手段，实现生产过程自动控制和监测；同时增加了手机移动端的开发，方便管理人员随时查看井下设备的运行情况，提高了管理人员对现场的把控能力，实现了安全和效益的双提升。
