力控ForceControl在除险加固监控系统的应用
项目概述
杨湾闸位于望江县杨湾镇境内,是同马大堤上最大的一座对江排水闸,受强降水影响,杨湾闸上游湖面水位暴涨,导致老闸门渗水严重;此外,下游长江来水,围堰受到威胁,该闸被建设除险加固工程。该工程采用在老闸下游75米处重建新闸,建设防洪标准为防御1954年型洪水,设计排涝流量615m3/S,水闸净宽45米,分5孔,系华阳河流域入江控制性工程之一,是同马大堤上最大的一座重点排水闸。工程主要任务是汛期拒江倒灌,汛后排泄湖内积水,干旱年份引江济湖。流域面积5511.4平方公里,防洪面积2571平方公里,排涝16.7万亩,灌溉1 0万亩。保护着安徽、湖北两省124万人口、142万亩耕地及京九铁路、沪蓉高速公路等重要设施安全。
系统设计目标
建立杨湾闸除险加固工程计算机监控系统,实时监控水阀的情况,如阀门的开门,水位实时数据与趋势,故障报警电气总接线的连接,实现自动化监视与控制。
系统架构

由阀门控制柜对水位进行控制,由监控设备对其进行监控,通过以太网交换机传到中控室大屏,可以通过视频监控查看实时情况,有两个控制机,一个主控机和一个备用机,还有一个打印机。

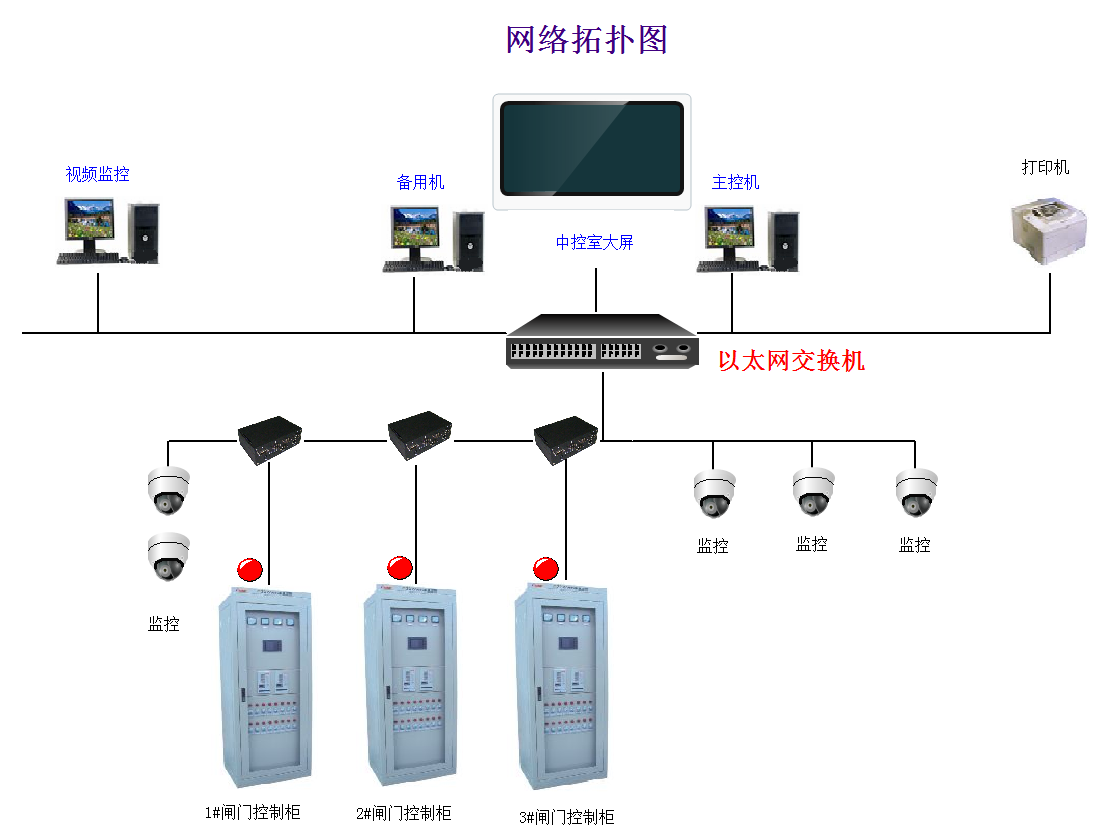

系统网络架构如右图所示:

1、 实时监控

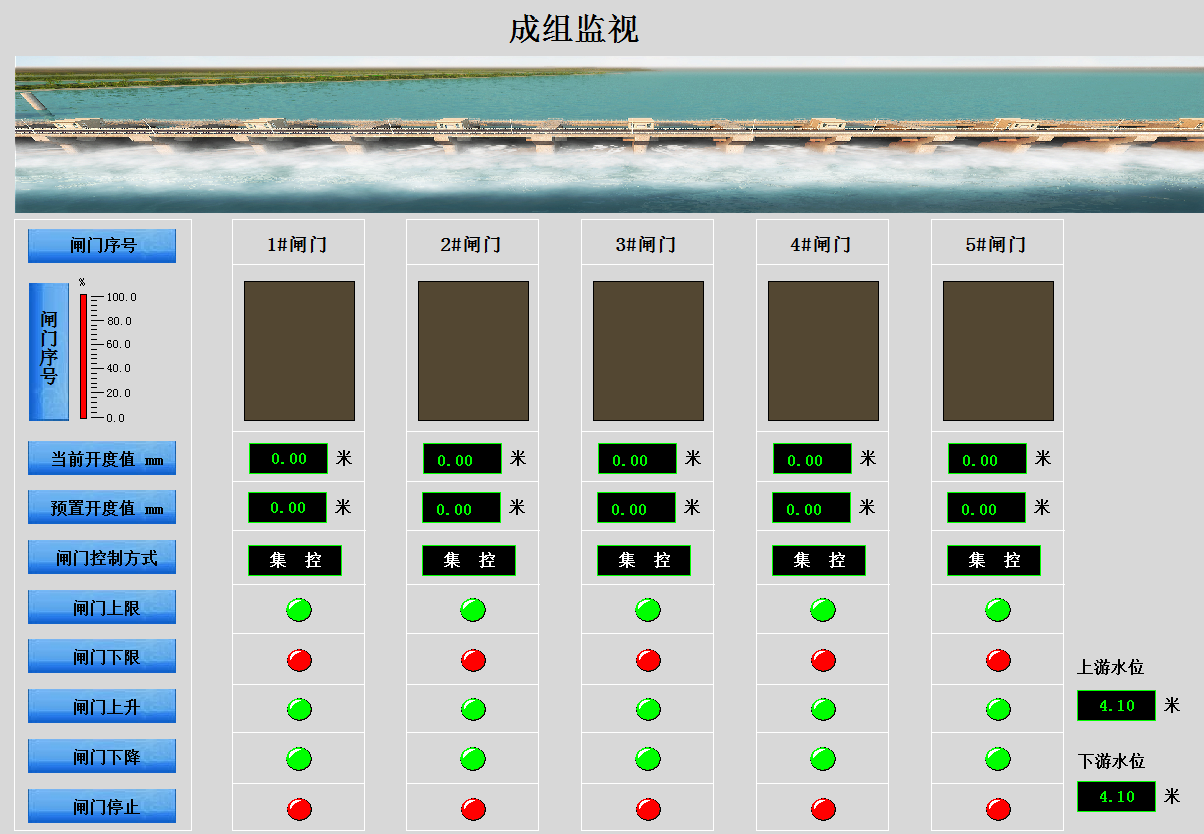

监控画面可以监控所有阀门的状况,查看阀门的当前开度、预置开度及控制方式;通过开关颜色状态查看阀门上限和下限,阀门上升下降及停止的状态;动态监控上游水位和下游水位。



2、 闸门控制

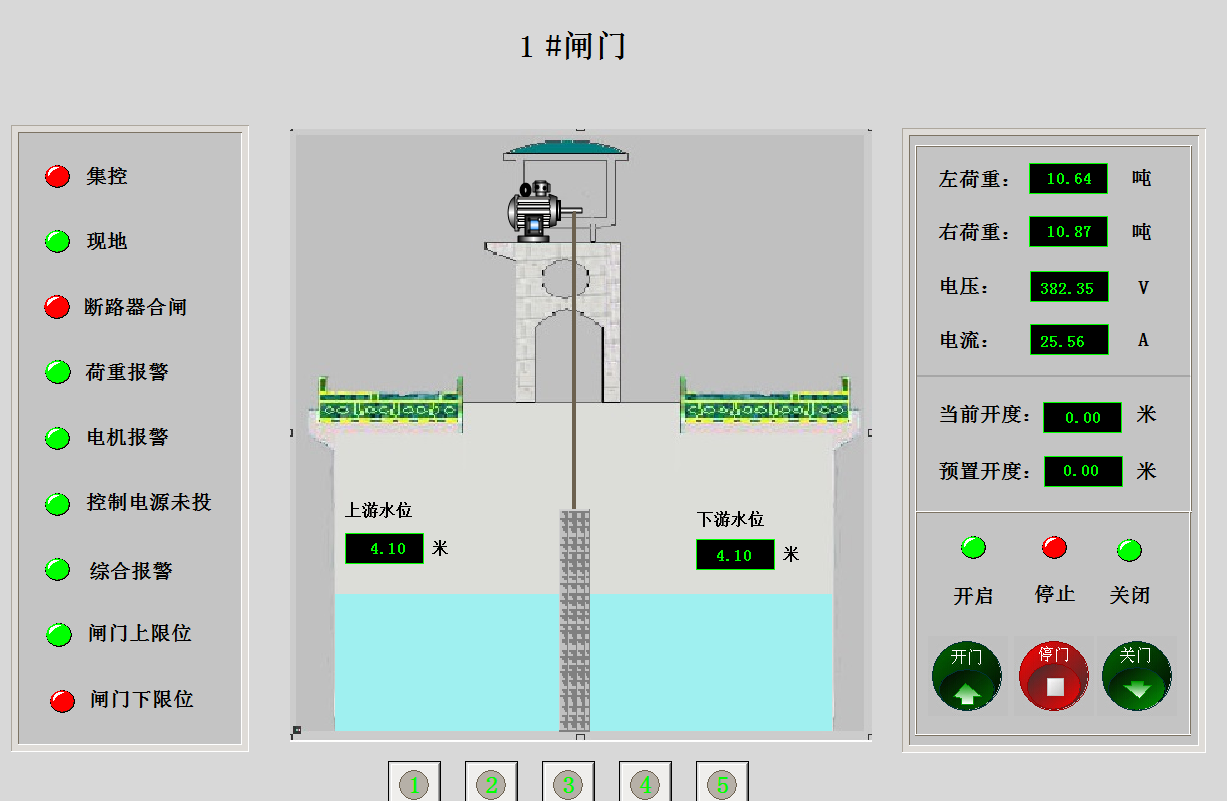

实时监视控制闸门的状态和数据,通过开关颜色状态查看集控,现地,断路器合闸,荷重报警,电机报警,控制电源未投,综合报警,闸门上限位,闸门下限位的开关状态,通过画面可以查看左荷重,右荷重,电压,电流,当前开度实时数据,通过设置预置开度调节水位,并可以开启和关闭闸门。



3、 故障报警

闸门出现故障会出现报警,将报警信息发送到监控管理计算机上。



4、 水位趋势

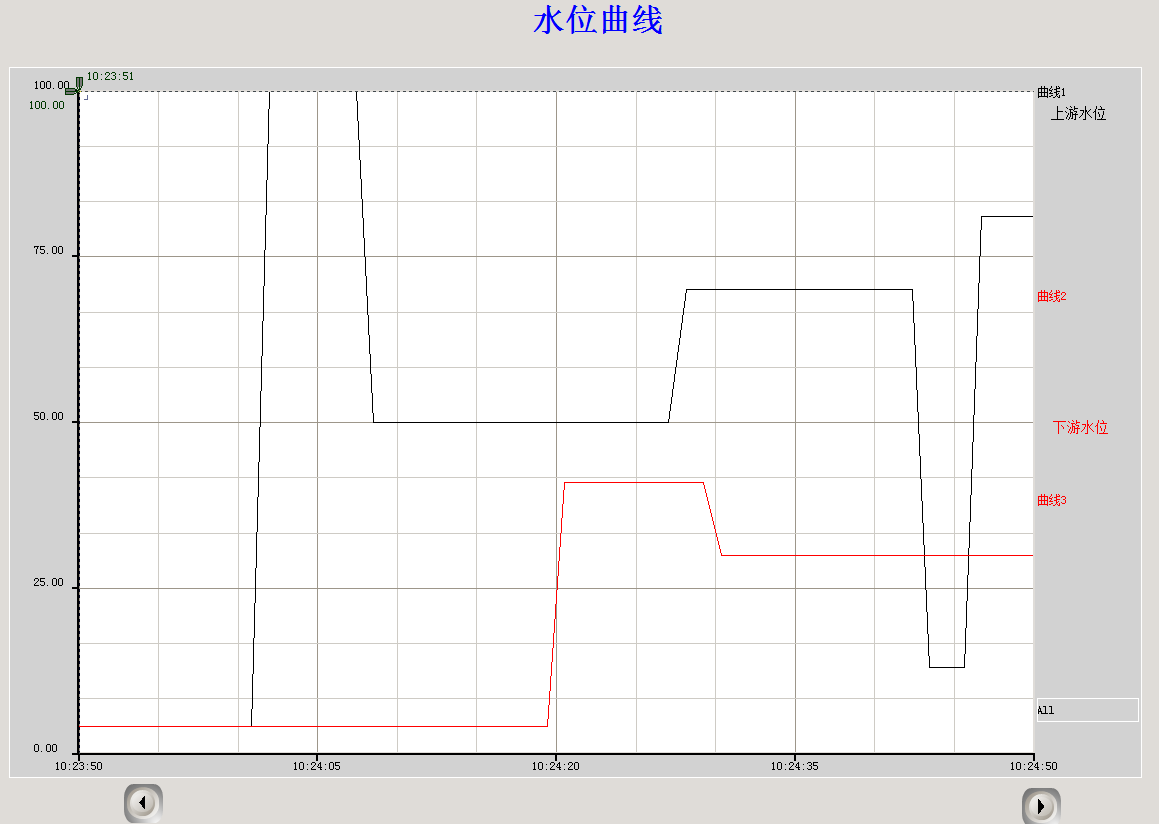

通过实时曲线可以查看水位的实时数据和趋势走向,还可以通过曲线下面的按钮向前向后调节坐标轴的时间,查看其它时间的水位情况。



5、 高压总线控制

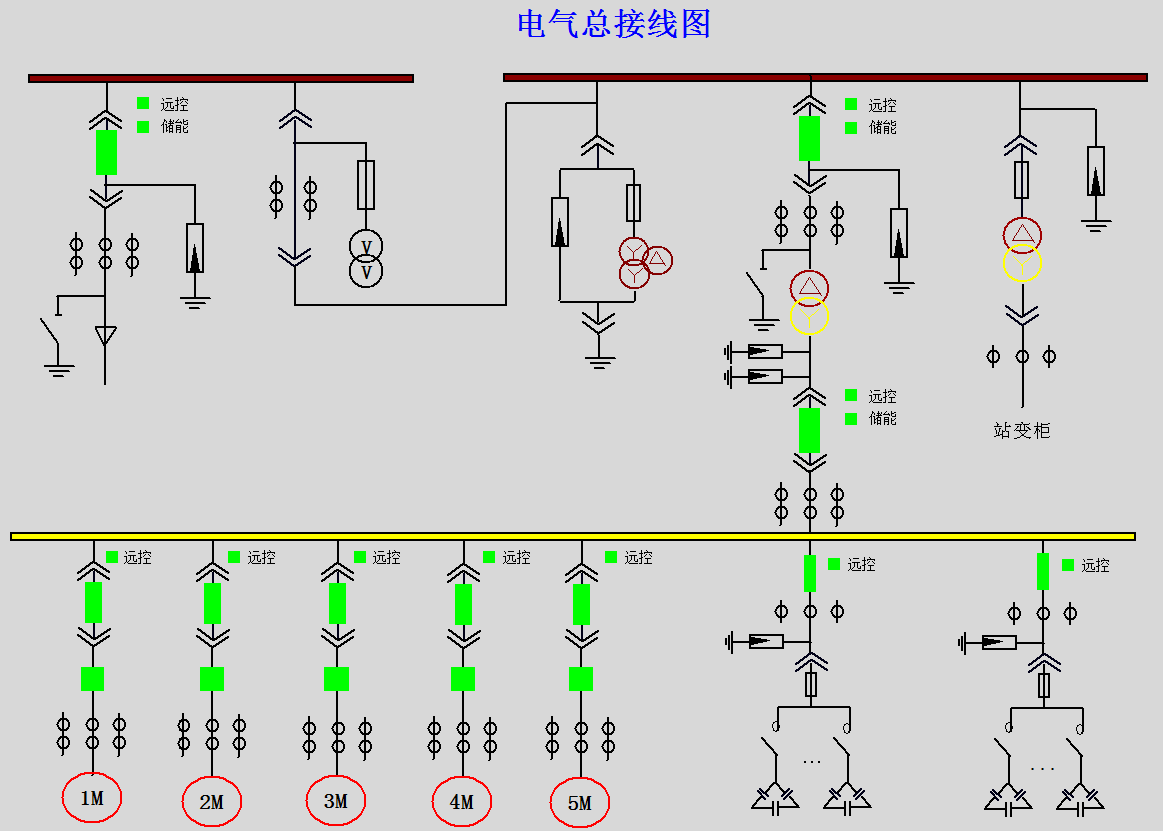

系统可以形象直观的方式,实时显示电气总线的运行情况,可以根据现场状况动态实时显示开关状态,显示各电气元件连接情况,并可以设置是否合变高压侧、变低压侧电容补偿主屏及阀门断路器。



项目总结

杨湾闸除险加固工程计算机监控系统实现了水阀、水位实时数据与趋势,故障报警、电气总接线的连接的监视与控制,对杨湾闸的现场情况进行了实时的掌握,提升了管理效率,确保系统安全运行。
