各站库所有参数的采集与存储,并汇总到调度中心平台。
各站库主要参数，主要工艺画面的监视。
各站库主要参数的统计及分析，并以趋势图，饼图，棒图等展示。
各站库主要参数的日报，月报，季报，年报展示。
支持远程控制，客户可进行本地远程控制的切换。
与GIS，视频等系统对接，进行业务联动。

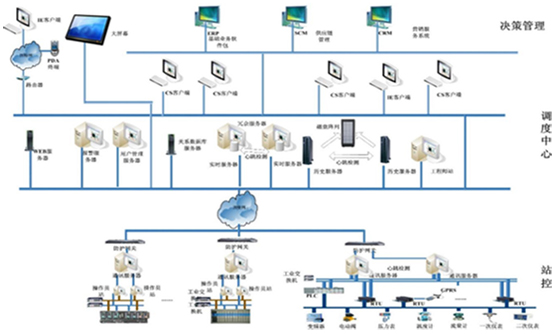

该SCADA系统架构的设计涵盖从底层设备到上层软件应用的所有软硬件。系统采集各类阀门，流量计，压力表，温度计等现场设备的数据，在场站汇总后通过安全网络上传到调度中心进行数据的分析及展示。
系统主要包括调度中心和站控系统。调度中心设置在企业的各级调度室，需要配备的硬件包括实时服务器（热备冗余）、历史服务器（热备冗余）、磁盘阵列柜、Web服务器、视频监控系统、工程师站、操作员站（根据监控站场数量调整）、视频工作站、大屏显示系统、打印机、UPS电源、网络设备等；站控系统设置在各级场站，门站，主要配备的硬件有PLC系统、RTU系统、操作员站、通讯服务器等；层级之间配备了隔离网关等安全设备保证系统信息安全。
主要系统节点说明如下：

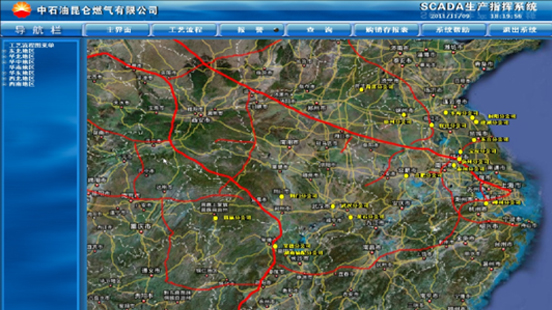

系统可将分布在各个区域的站库所采集的管网设备的运行参数汇集到调度监控界面上来，并结合GIS系统提供的天然气管网地理信息，整体显示所辖区域内管网运行的状态信息，并将管网各监测点的信息（压力、温度、流量等）实时地显示在中心的大屏幕监视屏上。

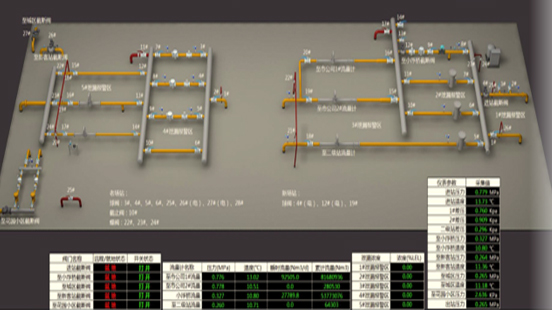

通过力控科技eForceCon平台组态软件的画面组态工具，用户可以快捷，方便的开发定制工艺流程图，相关开关量、设备的运行/停止、模拟量的实时变化等，图形目标的前景色、背景色及目标的动态移动方向均可任意指定，并可动态变化。
系统可任意组合用户测量趋势、测量参数累计、故障时段等趋势记录，并可通过打印输出。管理人员可通过实时或历史趋势了解管网过去及当前的状况、分析未来的趋势。

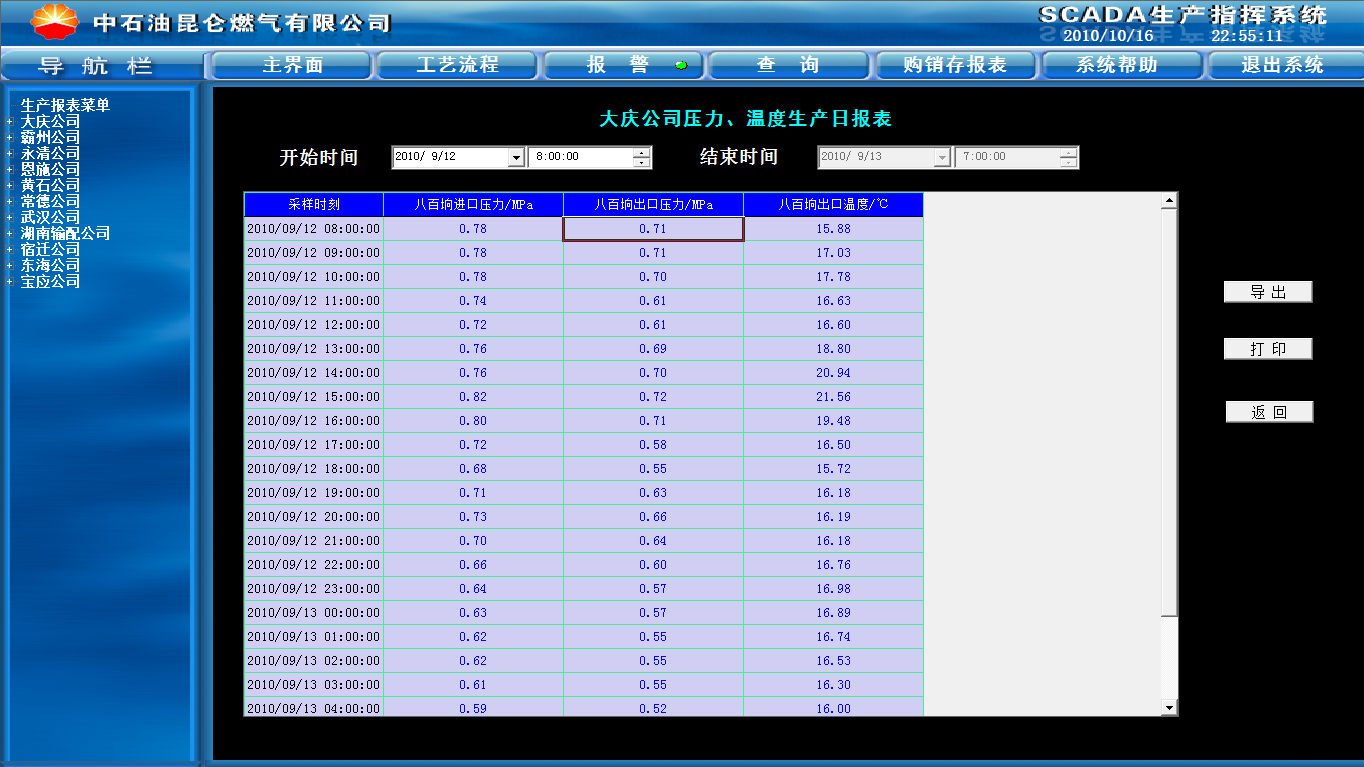

系统可自动生成日报表，周报表，月报表，年报表，以及各类自定义的分时报表。报表可按指定的时间段，时间间隔及指定站点，区域进行查询，并可以excel，pdf等各种形式导出或打印。

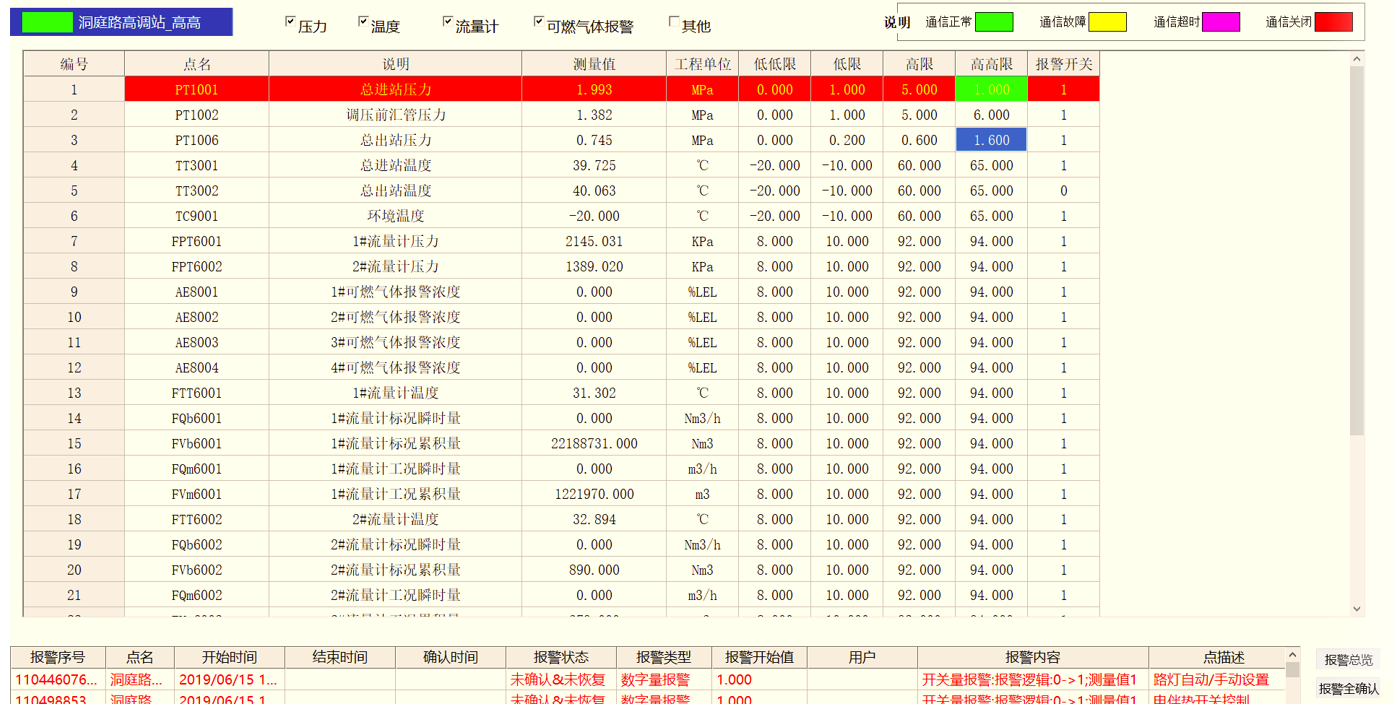

系统可实时显示并记录就地流量测量系统的各种报警信息，如流量/压力的超限、仪表工作电源不正常、阀门工作异常、通讯故障等报警信息。此外燃气调度中心系统具备严格的权限管理功能及操作跟踪功能，记录所有用户操作过程，对出现的系统安全问题提供调查的依据和手段。
为了满足现代企业信息化的要求，系统将企业的生产过程系统，数据浏览系统，数据查询系统，数据分析系统以WEB的方式提供出来。基于WEB的配置、运行、管理方式，极大的减少了企业的管理维护成本。ｗｅｂ页面在与其他信息化系统融合时也更有优势。
由eForceCon产品构建的燃气调度SCADA系统，推动了燃气调度中心的信息化建设，实现了城市基础管网设施及燃气资源的动态感知、集中监控、智能报警、诊断分析、远程运维、在线模拟、输配管理、实时协调等功能，从而实现城市指挥中心的统一调度、智能联动、快速响应，提高了城市的市政管理水平和对外服务能力。整套系统结合先进的计算机技术、网络通信技术、自动化控制技术，可以提高工作效率、降低成本，为燃气管网的统一调度管理提供有力保障。
