煤矿数据集成监测监控平台解决方案
方案综述

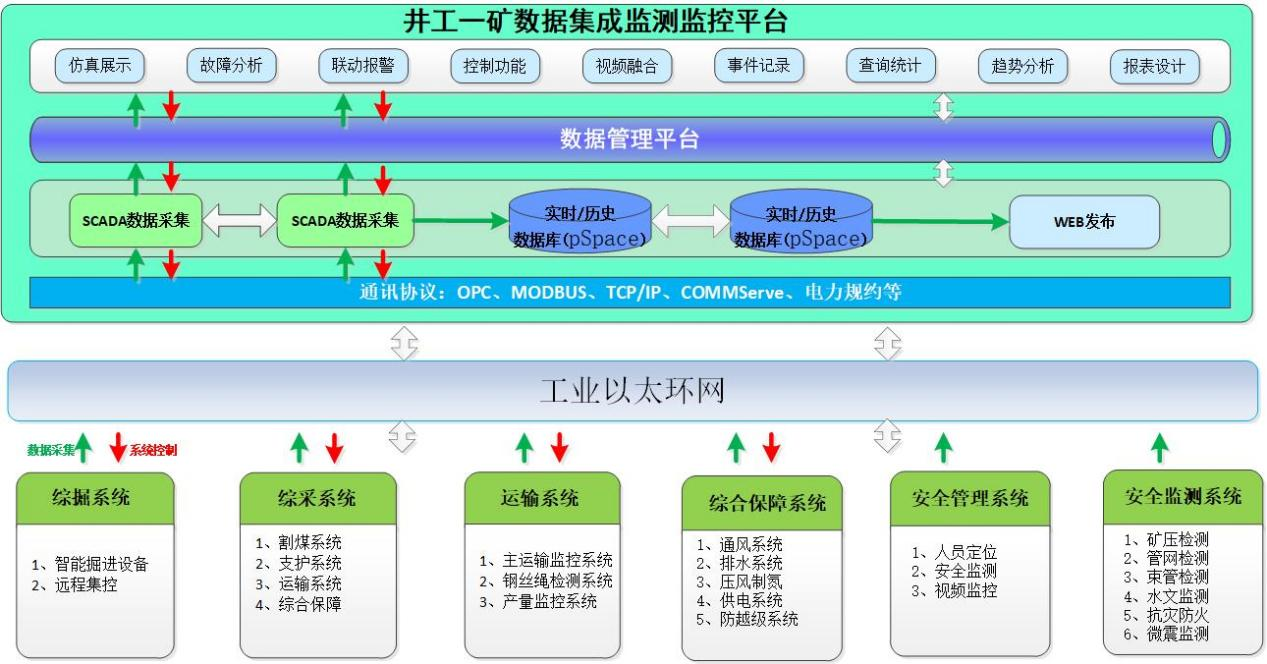

平台架构图

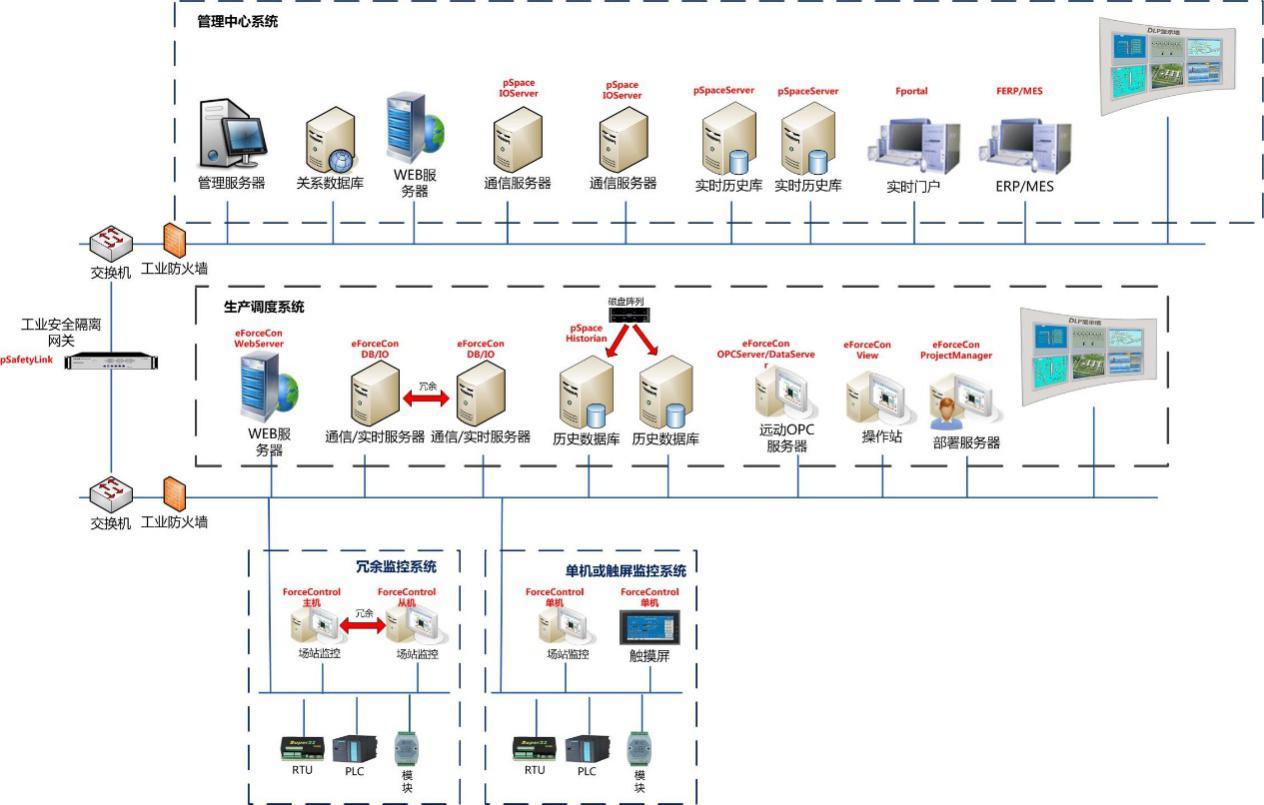

SCADA系统架构图
煤矿数据集成监测监控平台解决方案结合矿井实际情况采用实用性强、见效快的原则建设数据集成监测监控平台,对煤矿生产系统、安全监控系统等主要生产环节进行全流程的实时监测。平台通过显示界面直观的呈现煤矿重点区域与设备、人员、安全生产状态的全景视图。通过融合矿井各子系统,解决煤矿存在的子系统信息孤岛问题,将各子系统的通过统一的数据平台进行采集及存储。根据业务需求构建分析预测模型,根据监测与分析计算结果,实现流程显示,形成综合的数据集成平台。
设计目标
实现在任何一个操作站上,各专业的操作人员有各自的权限,可根据不同权限监视自动化系统设备运行工况。
通过设定不同权限,实现安全监测信息、设备运行信息及其他信息分类显示。
实现实时数据监测采集。
将散布于安全监测、地测防治水、人员定位、生产、机电、通风、安全等系统中的数据,采集到统一的基于大数据技术的数据仓库中,实现矿井多源异构数据的全面采集。
实现监测监控平台软件具有跨平台发布服务,通过该功能模块,可在浏览器上访问、控制、浏览、打印、导出系统监测及报表。
提供多人协作,工程快速导入,支持组态软件的可视化快速集成。
实现统一消息管理功能,在该平台上,通过统一消息模块,可以统筹查看整个矿井系统的所有重要信息提示。
建立统一数据接口,实现各个子系统底层数据信息统一接入、信息共享。
归档矿井各系统的实时历史数据及报警信息,为操作员站提供历史数据查询及报表打印功能。
提供类似EXCEL的报表功能,配置向导方式组态,自动生成班报表、日报表,月报表,年报表等。
实现对所有涉及系统配置操作进行记录。
对子系统实施控制的操作及一些重要的操作,具有自动完整的记录,包括操作时间、操作人员、事件描述等。为系统的事故追查及重演提供重要的信息。
实现各系统之间的联动告警功能。
如水泵、皮带、压风等系统故障,与视频监控系统联动。
实现与现场各子系统平台的对接,采用标准的OPC、数据库软件接口规范和协议。
子系统接入实现统一的自动化系统数据模型、安全管理、诊断维护、报警及事件处理和授权服务。
采用标准的数据接口采集各子系统数据,确保采集数据的准确性,接口数据具有实时性与可扩展性。
1、 权限管理。
平台权限管理通过角色与用户的定义,可使不同的用户在该平台上体验不同的浏览内容。对于不同的管理权限,查看不同的系统以及系统模块内容。系统中每个系统功能块大致可分为:数据总览、报表图表查看、详细数据查看、基础配置;用户按照部门、角色进行权限划分,也可以按照模块、功能等级进行权限划分。
2、 数据采集。
平台提供毫秒级数据采集能力,采用高效压缩算法将生产过程的各类数据采集存储于统一数据中心的实时历史数据库中。平台数据采集方式采用冗余的方式进行采集,进一步确保了数据监测的安全可靠。
3、 Web服务。
平台软件配置独立的Web发布服务器,Web通讯的负载均衡使系统具备高容量的数据吞吐能力和良好的健壮性,确保客户端的并发访问。客户端不需要特殊的驱动程序或支持软件,即使您远离现场,也可以通过企业的内部网络,在任何一个科室的工作站上用标准的浏览器浏览生产过程。
4、 统一消息。
平台通过底层统一的数据总线接口将感知层数据统一采集上传,统一到一体化的数据中心。实现全矿井安全生产及监测子系统的集成,通过数据集成平台的上的综合展示、曲线报表、故障报警等功能模块,进行统一融合展示。
5、 报表管理。
具备统一的报表管理模块,通过报表中心模块,可以对全矿井接入系统的数据按照要求制作成不同的报表输出,以便于全矿井管理中用到的不同报表需求。
6、 日志管理。
具有平台运行管理日志记录功能,该日志模块的使用,记录了平台软件在运行过程总出现的各种事件或问题,以便于对监测监控平台软件的管理和维护工作。
7、 联动告警。
通过视频监控系统实现操作界面与现场视频信号的交互,实时查看现场运行工况,并根据事故报警等级调用监控画面,当报警及故障发生时,可以及时自动弹出现场画面,方便操作员及时处理系统故障。
8、 自动化系统功能。
通过SCADA软件工业数据接口可实现与煤矿自动化监控子系统实现无缝对接,并通过实时数据库把数据提供给平台的历史数据库进行数据存储。对数据进行综合分析、挖掘、整理,加工利用,在推动矿井实现自动化、信息化、智慧化的同时,能更好的保障煤矿安全生产。
9、 扩展接口。
系统接口、功能都可扩充,留有子系统接口模块,在子系统数量增加或数据量增加时应不影响现有系统功能和结构,能够方便后续其他系统模块的扩展。监测监控平台具有开放的数据接口,可向其他的信息化平台提供Web API、MQTT等接口,经过授权的应用可获取权限范围内的所有数据及组态画面。
用户价值效益

煤矿数据集成监测监控平台通过各子系统的数据采集、转换、传输、显示与存储。彻底解决了“信息孤岛”现象,其稳定、可靠、高速、多平台的真正融合在实际应用中得到了较为理想的综合显示效果。
